Описание
Зонт вытяжной встраиваемый ЗВВ-16-6/4П с пароконденсатором устанавливают на конвекционные печи типа КЭП-16 для очистки воздуха от аэрозолей жира, масла и водяного пара в помещении на объектах общественного питания.
Зонт состоит из двух основных частей: каркаса теплообменника и воздухозаборника. В каркасе теплообменника установлен слот с теплообменником, угольные и лабиринтные фильтры и всасывающий вентилятор. Зонт подсоединяется к конвекционной печи с помощью кабеля питания (1,8 м с заземлением) и фиксируется с помощью двух винтов (от КЭП) к задней стенке и спереди двумя болтами к крыше конвекционной печи.

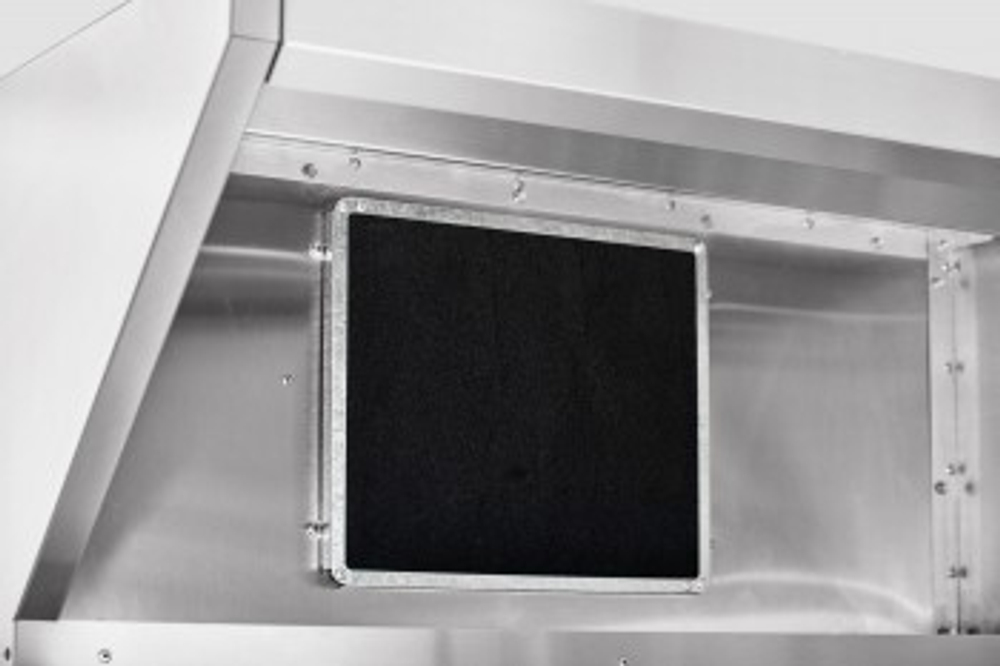

Принцип действия: разогретый воздух, насыщенный парами масла, жира и воды, всасывается вентилятором в пароконденсатор зонта. В пароконденсаторе происходит охлаждение и конденсация паров масла, жира и воды. Конденсированная жидкость удаляется в канализацию или любую емкость. Охлажденный воздух поступает из верхнего окошка пароконденсатора во внутреннюю область зонта, где очищается от запахов угольным фильтром и выбрасывается в атмосферу.

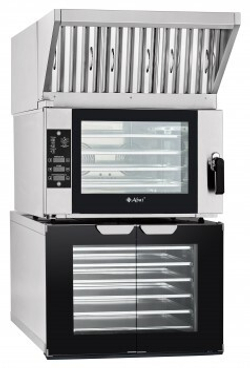

Зонт не занимает полезное кухонное пространство, так как устанавливается на крышу конвекционной печи. Зонт имеет обработанные края для безопасной работы персонала.
Зонт состоит из двух основных частей: каркаса теплообменника и воздухозаборника. В каркасе теплообменника установлен слот с теплообменником, угольные и лабиринтные фильтры и всасывающий вентилятор. Зонт подсоединяется к конвекционной печи с помощью кабеля питания (1,8 м с заземлением) и фиксируется с помощью двух винтов (от КЭП) к задней стенке и спереди двумя болтами к крыше конвекционной печи.
Принцип действия: разогретый воздух, насыщенный парами масла, жира и воды, всасывается вентилятором в пароконденсатор зонта. В пароконденсаторе происходит охлаждение и конденсация паров масла, жира и воды. Конденсированная жидкость удаляется в канализацию или любую емкость. Охлажденный воздух поступает из верхнего окошка пароконденсатора во внутреннюю область зонта, где очищается от запахов угольным фильтром и выбрасывается в атмосферу.
Зонт не занимает полезное кухонное пространство, так как устанавливается на крышу конвекционной печи. Зонт имеет обработанные края для безопасной работы персонала.
Характеристики
Артикул
21000009863
Категория
Зонты вытяжные для конвекционных печей
Описание в характеристиках

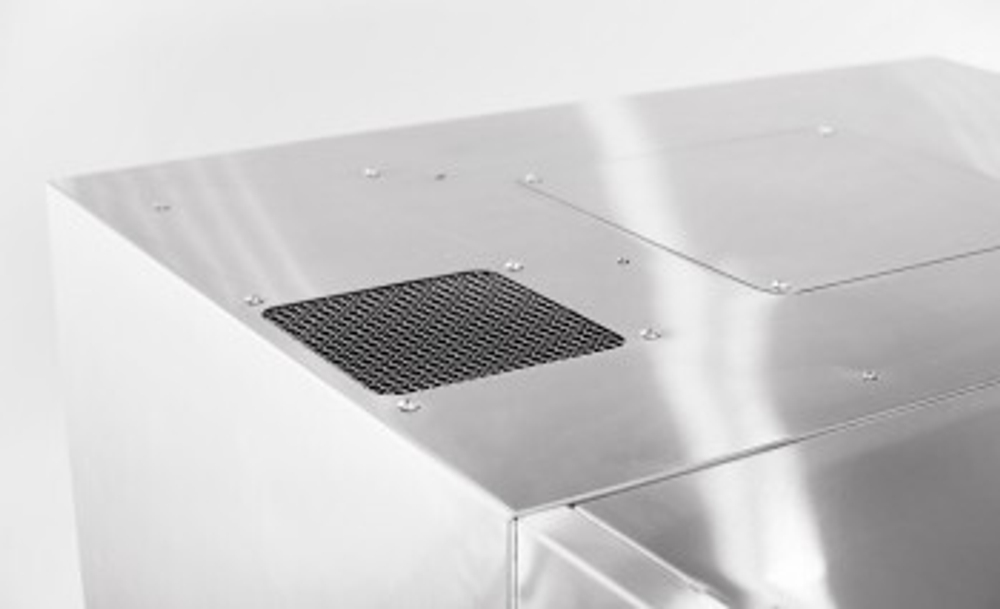

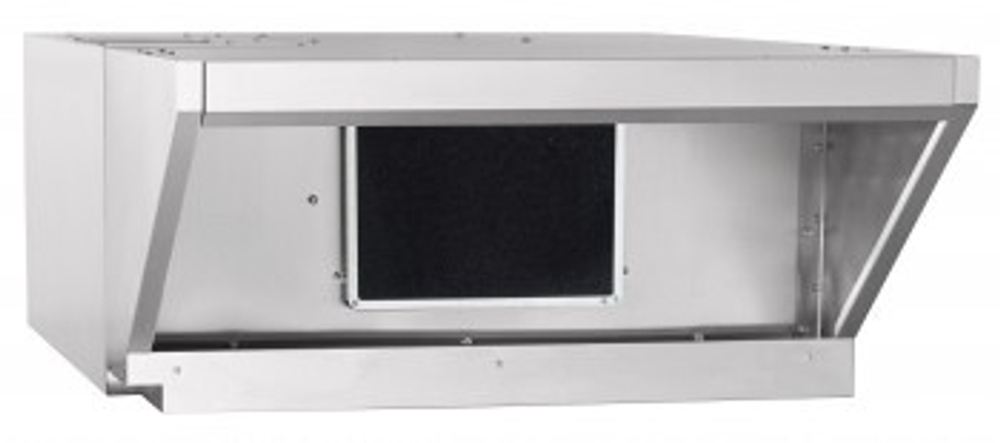

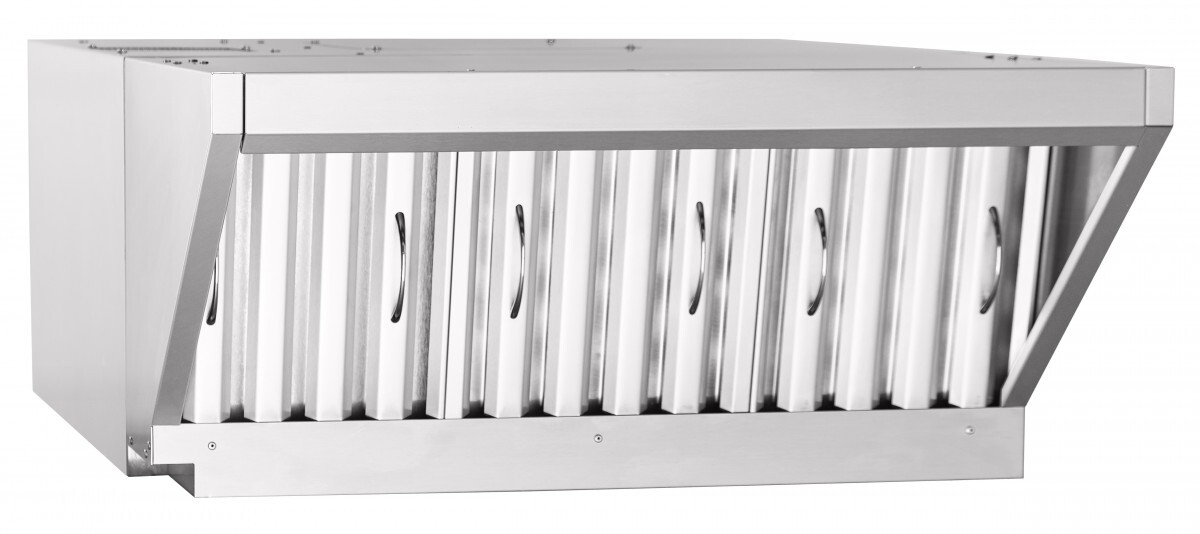

На фотографии аналогичная модель ЗВВ-4-6/4ПМ.
Зонт вытяжной встраиваемый ЗВВ-16-6/4П с пароконденсатором устанавливают на конвекционные печи типа КЭП-16.
Номинальное напряжение, В 230
Частота, Гц 50
Номинальный ток, А (мощность, Вт), не более:
- электродвигателя вентилятора 0,7 (160)
- лампы освещения 0,04 (10)
- суммарный 0,74 (170)

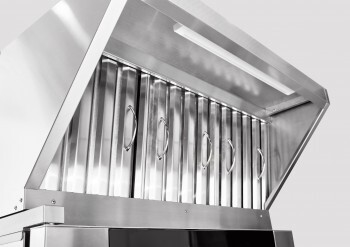

Количество лабиринтных фильтров, шт. 2
Эффективность очистки воздуха от аэрозоля, прошедшего через лабиринты фильтров, %, не менее 95
Количество угольных фильтров, шт. 2
Воздухопроизводительность, куб.м/ч 1400
Скорость движения воздуха в рабочей зоне, м/с, не более 0,3
Количество вентиляторов, шт. 1
Суммарное количество хладагента R134A, кг 0,252
Габаритные размеры, мм 883х1098(1140)х325(360)
Масса, кг, не более 53
Корректированный по А уровень звуковой мощности, дБА, не более 60
Срок службы, лет 10
Габаритные размеры, мм
883х1098(1140)х325(360)
Тип оборудования
Зонты вытяжные
